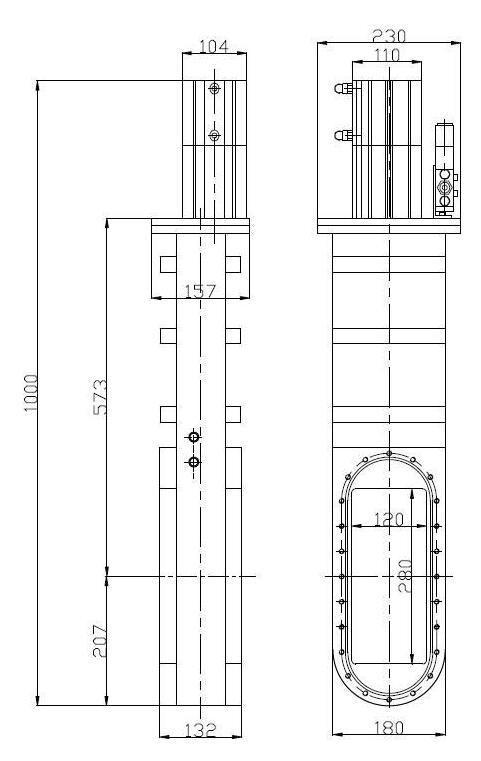

超高真空插板阀

品  牌:CBVAC
咨询电话:010-62760021/0038
产品特点:此系列阀门分为手动、气动、电动三种驱动方式,在结构设计上合理,在外形上美观,并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,能广泛应用于超高真空设备中。『实际外型参数等数据以样册为准』

所属分类:

产品大全

返回列表

产品特点:
· 轴封有波纹管密封和氟橡胶密封两种可选择,其它密封件为氟橡胶,无润滑剂设计;
· 阀体采用不锈钢内部焊接,漏率小;
· 阀体采用加强筋结构,侧执行器机构设计,体积小、重量轻,外形美观;
· 采用双导轨轴承滚轮机构,运动平稳;阀板整体式结构,支撑力均匀。

主要性能指标:
适用范围:1×10-5Pa~1.2×105P(全部氟胶圈密封)
1×10-6Pa~1.2×105Pa(波纹管封)
打开时插板上的压差:≤3×103Pa任意方向
阀体和阀座漏率:1.3×10-7Pa·L·s-1
首次保养循环次数:10,000次
阀体烘烤温度:打开时≤200℃;关闭时≤150℃
安装位置: 任意
电源:-气动驱动:交流220V 50Hz,6W或直流24V,3W
-电动驱动:DN 63~250为交流220V 50Hz,25W或交流380V 50 Hz,25W
DN 320~400为交流
220V 50Hz,40W或交流380V 50 Hz,40W
(除上述规格,特殊规格可定做)
压缩空气(只适用于气动)
-DN 63~200:0.4~0.7MPa
-DN 250~400:0.5~0.7MPa
阀门开启或关闭时间
-气动驱动:DN 63~250 ≤6s;DN 320~400 ≤10s;
-电动驱动:DN 63~250 ≤50s;DN 320~400 ≤60s
阀门位置指示
-手动驱动:带有启闭位置指示(机械式)
-气动驱动:带有启闭位置指示开关(磁性开关)
-电动驱动:带有启闭位置指示开关(微动开关)
阀门重量:见重量手册
