高真空插板阀

品  牌:CBVAC
咨询电话:010-62760021/0038
产品特点:此系列阀门分为手动、气动、电动三种驱动方式,结构设计合理,外形美观,并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,能广泛应用于超高真空设备中。『实际外型参数等数据以样册为准』

所属分类:

产品大全

返回列表

产品特点:
轴封为波纹管密封,其它密封件为氟橡胶,无润滑剂设计;
阀体采用不锈钢内部焊接,漏率小;
阀体采用加强筋结构,体积小、重量轻,外形美观;
采用双导轨轴承滚轮机构,运动平稳;阀板内整体式结构,支撑力均匀。

主要性能指标:
适用范围:1×10-5Pa~1.2×105Pa
打开时插板上的压差:≤3×103Pa任意方向
阀体和阀座漏率:1.3×10-7Pa·L·s1
首次保养循环次数:20,000次 times
阀体烘烤温度:打开时(Open)≤200℃;关闭时(Close)≤150℃或直流24V,3W
-电动驱动:DN 63~250为交流220V 50Hz,25W或交流380V 50Hz,25W
DN 320~400为交流220V 50Hz,40W或交流380V 50 Hz,40W
(除了上述规格外,特殊规格可定做)
压缩空气(只适用于气动)
-DN 63~200:0.4~0.7MPa
-DN 250~400:0.5~0.7MPa
阀门开启或关闭时间:
-气动驱动:≤6s;
-电动驱动:≤50s
阀门位置指示:
-手动驱动:带有启闭位置指示(机械式)
-气动驱动:带有启闭位置指示开关(磁性开关)
-电动驱动:带有启闭位置指示开关(微动开关)

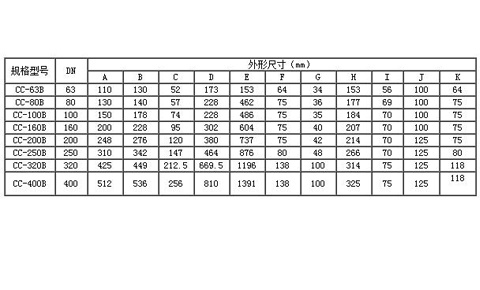

阀门重量:见重量手册
