产品描述

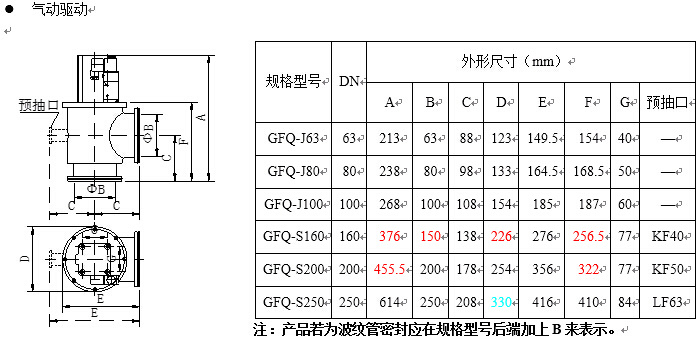

参数
产品参数
产品特点:
标准化、模块化设计,易于更换及维修;
执行行程小,开闭时间短,阀门高度低;
开启时阀板翻转90°,通导能力大;
阀体采用不锈钢内焊,漏率小。
主要性能指标:
适用范围:1×10-5Pa~1.2×105Pa(氟胶圈密封)
1×10-6Pa~1.2×105Pa(波纹管密封)
打开时阀板上的压差:
-DN 200~250(气动):≤3×104Pa
-其它:≤1.0×105Pa任意方向
阀体和阀座漏率:≤1.3×10-7Pa·L·s-1
首次保养循环次数:200,000次
阀体烘烤温度:≤150℃
安装位置
-气动驱动:任意(DN≤160);密封面朝向真空(DN>160)
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气:0.4~0.7MPa
阀门开启和关闭时间:≤1s
阀门位置指示:带有启闭位置指示开关(磁性开关)
阀门重量:见重量手册
